Giesse – Jalousie
Funktion

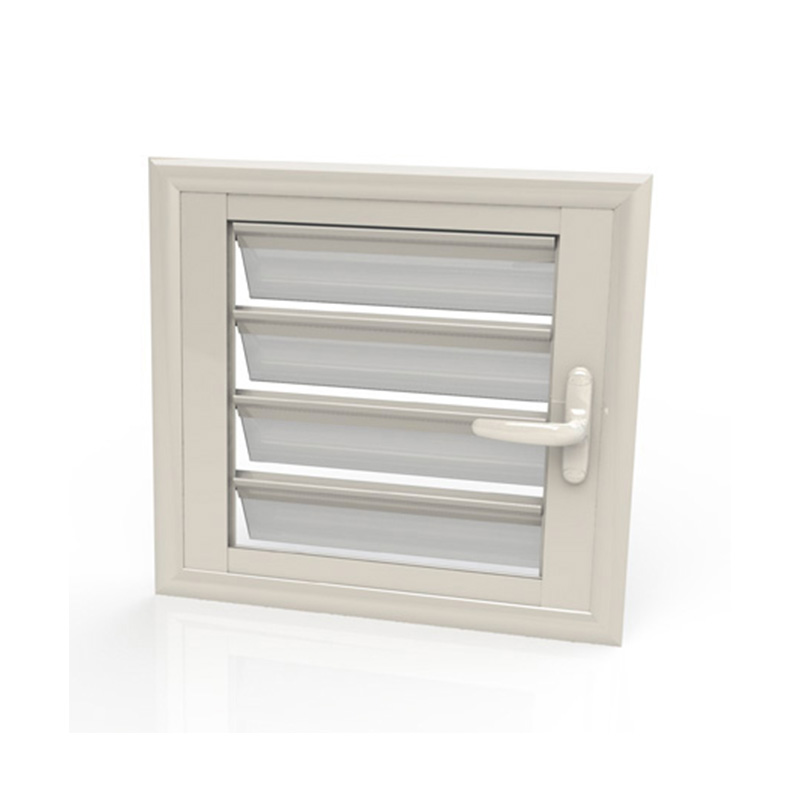

Öffnungssystem für das Fenster Jalousie, bestehend aus einem festen Rahmen, auf dem Lamellen angeordnet sind, die sich mit einem Getriebe verstellen lassen.
Das Fenster Jalousie ist für Veranden, Terrassen oder Räume ideal, die belüftet werden sollen, ohne den Flügel öffnen zu müssen.
Technische Merkmale
Das System besteht aus einer Reihe von Zubehörteilen, die miteinander kombiniert die Betätigung der verstellbaren Lamellen ermöglichen.
Die Fensterlamellen können aus Aluminium oder Glas sein, je nach der auszuführenden Applikation.
Der Getriebegriff kann maximal 6 bewegen. Für Fenster mit mehr als 6 Lamellen sind 2 Getriebegriffe erforderlich.
Systemkomponenten (bei 6 Lamellen)
- Getriebe UNICA (1 Stk.)
- Nocken (12 Stk.)
- Lamellenaufnahme (6 Stk.)
- Paketschraube (12 Stk.)
- Übertragungsstift (12 Stk.)
Je nach Stellung des Getriebegriffs können sich die Lamellen in geschlossener
Stellung, in Belüftungsstellung oder in maximaler Öffnungsstellung befinden.
- Getriebegriff 0° – Lamellen geschlossen
- Getriebegriff 90° – Lamellen in Belüftungsposition offen
- Getriebegriff 180° – max. Öffnung der Lamellen
Herstellbare Größen
- Glasdicke max. 6 mm
- max. Abstand zwischen den Lamellen 90 mm
- max. Flügelbreite 700 mm
