Giesse – CHIC 3D 100 FLÄCHENBÜNDIG
Funktion

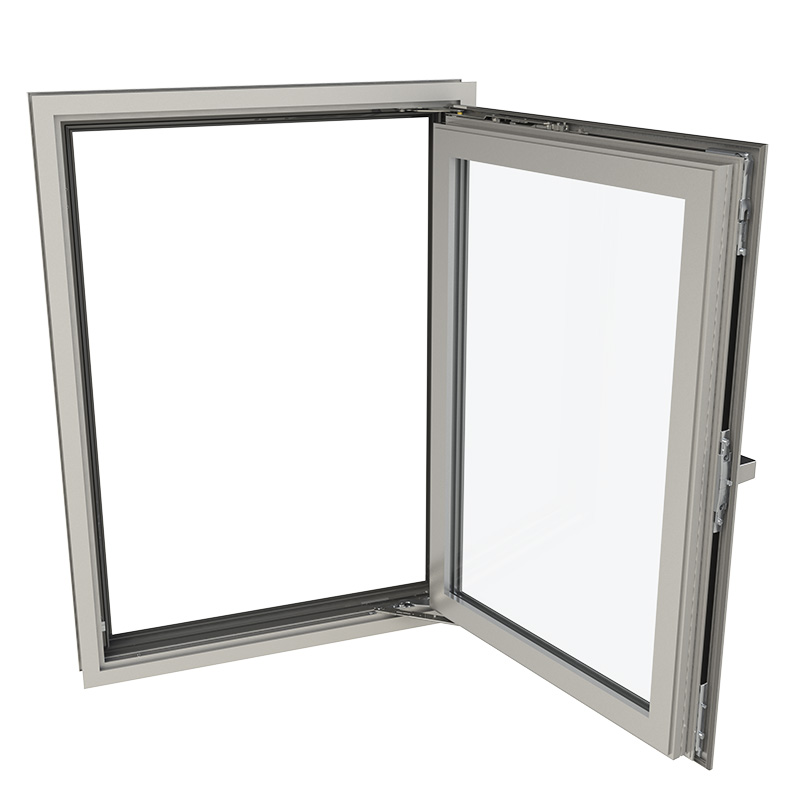

Komplettes Beschlagsystem für die Herstellung von Drehkippfenstern und -türen mit verdeckten Beschlägen mit Tragkräften bis 100 kg und einer Flügelöffnung bis 105°.
Lieferbar in den Ausführungen Base, Logica und mit Mikrobelüftung.
Technische Merkmale
Für die Herstellung eines Drehkippbeschlags CHIC 3D 100 sind erforderlich:
- Satz Bänder und Scheren
- Öffnungsbegrenzungsarm
- Getriebesatz für Getriebegriffe, Steckgriffe und Steckgriffe SUPRA 7
- Getriebegriff, Steckgriff oder Steckgriff SUPRA 7 (lieferbar in verschiedenen Modellen, die im betreffenden Abschnitt des Katalogs ausgewählt werden können).
Einstellungen
Die mikrometrischen Einstellungen sind unabhängig von einander.
Serienmäßige Mikrobelüftung
Die Mikrobelüftung ermöglicht die gleichzeitige Drehkippöffnung des Fensters und die Mikrobelüftung (mikrometrische Öffnung des Flügels) für optimalen Luftwechsel.
Logica
Der Griff Logica öffnet das Fenster zunächst in Kippstellung (Getriebegriff auf 90°) und dann vollständig (Getriebegriff auf 180°). Diese Anwendung wird besonders für öffentliche Gebäude (Schulen, Krankenhäuser usw.) empfohlen in Verbindung mit einem Ge-triebegriff mit Schlüssel, sodass das Fenster aus Sicherheitsgründen nur in Kippstellung geöffnet werden kann und die vollständige Öffnung nur mit Schlüssel möglich ist.
Serienmäßige Mikrobelüftung mit Standardöffnung
Serienmäßige Mikrobelüftung mit Öffnungssystem Logica
