Giesse – CHIC ABATIBLE

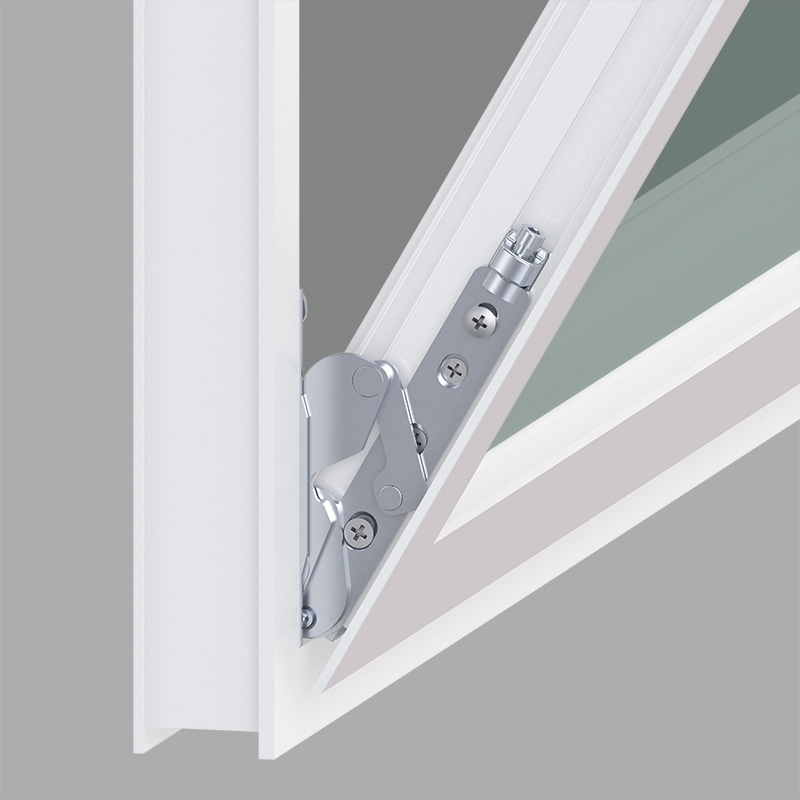

Set de bisagras ocultas para cerramientos abatibles de hasta 250 kg
Características Técnicas
Apertura total de la bisagra 180° para facilitar el montaje.
Fijación en el marco sin mecanizado mediante levas premontadas.
Regulación de la hoja en altura (de +2,5 a -0,5 mm) y compresión (de +1,4 a -0,6 mm) micrométricas e independientes entre sí.
La bisagra se completa con 2 elementos elevables que mejoran la estabilidad.
Capacidad
Capacidad máxima (*) 250 kg
Altura máxima (*) 3.000 mm
(*) debidas al limitador de apertura utilizado (ver la tabla de los limitatores de apertura).
Anchura máxima 2.500 mm Por encima de 1.500 y 2.000 mm es necesario utilizar 1 o 2 elevables 04363 (ver el esquema de uso del elevable).
Obligatorio: limitador de apertura
| Descripción | Código | Capacidades | W (mm) | H (mm) |
| RALLENTY (150mm) | 02041K | 50 kg | 200÷2500 | 400÷1500 |
| RALLENTY (250mm) | 02040K | 80 kg | 200÷2500 | 570÷1500 |
| FRIZ (140mm) | 02800K | 70 kg | 200÷2500 | 420÷2500 |
| FRIZ (300mm) | 02030K | 130 kg | 200÷2500 | 580÷2500 |
| FUTURA HP | 01175K | 250 kg | 780÷2500 | 600÷3000 |
Materiales
Soporte de hoja en zamak Silver Plus
Bielas y placas de las bisagras y levas de acero galvanizado
Pernos y tornillos de acero inoxidable AISI 304
Elemento elevable de poliamida gris
