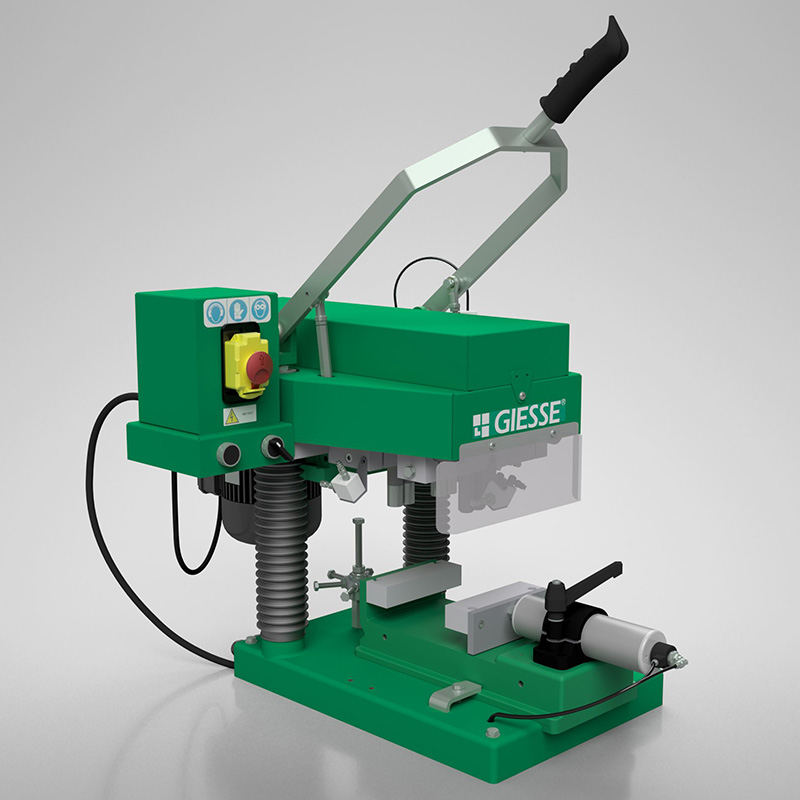

Giesse – FMR01 foratrice manuale per Domina HP

Funzioni
Foratrice manuale per Cerniere DOMINA HP, progettata per garantire un reale abbattimento dei tempi di lavorazione dei profili in alluminio.
E’ una foratrice a discesa manuale, che esegue in una sola operazione, tutti e quattro (2 ali) o sei (3 ali) fori necessari per il montaggio delle cerniere.
La foratrice si completa di una base di appoggio e di rulliere laterali per sup-portare i profili in lavorazione.

Caratteristiche Tecniche
Un solo operatore, posto nella parte anteriore della macchina, è in grado di eseguire le operazioni richieste.
La robustezza della macchina e il perfetto leveraggio rendono possibile forare entrambi i profili (anta + telaio) insieme.
Grazie alla robusta morsa pneumatica regolabile e a due fermi a sei posizioni ciascuno, è possibile centrare il profilo rispetto alle punte e impostare il passo della cerniera; questo accorgimento dà la sicurezza di una foratura perfetta. I mandrini sono azionati da un motore asincrono trifase tramite una trasmis-sione a cinghia.
La refrigerazione dell’utensile avviene solo durante l’operazione di foratura ed è ottenuta mediante un impianto a micronebbia con portata regolabile costitu-ito da tre nebulizzatori ad aria del liquido refrigerante (uno per ogni coppia di punte).
Spessore massimo profilo lavorabile 2 mm.
Possibilità di realizzare in contemporanea 4 fori (2 ali) o 6 fori (3 ali).
La rulliera migliora la stabilità dei profili durante la lavorazione. E’ fornita in coppia (DX e SX), si fissa direttamente sul basamento della foratrice.
